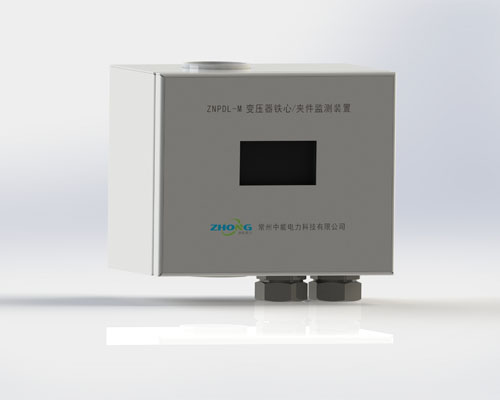

ZNPDL变压器铁心/夹件接地电流监测装置用于监测变压器铁心及夹件接地故障电流，可实现对铁心、夹件接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据。

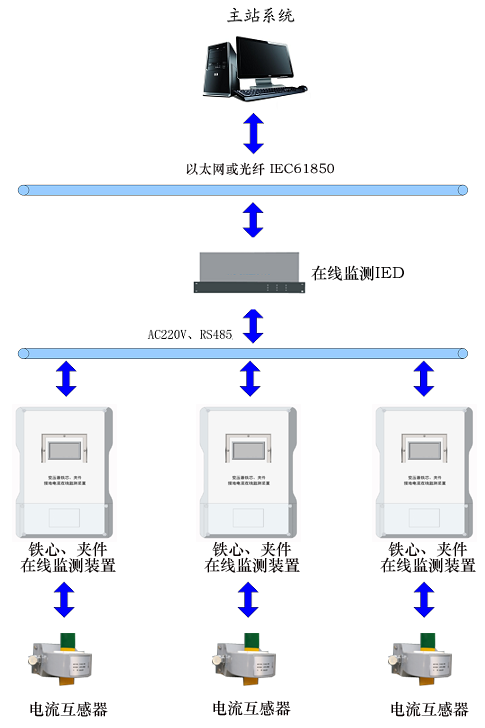

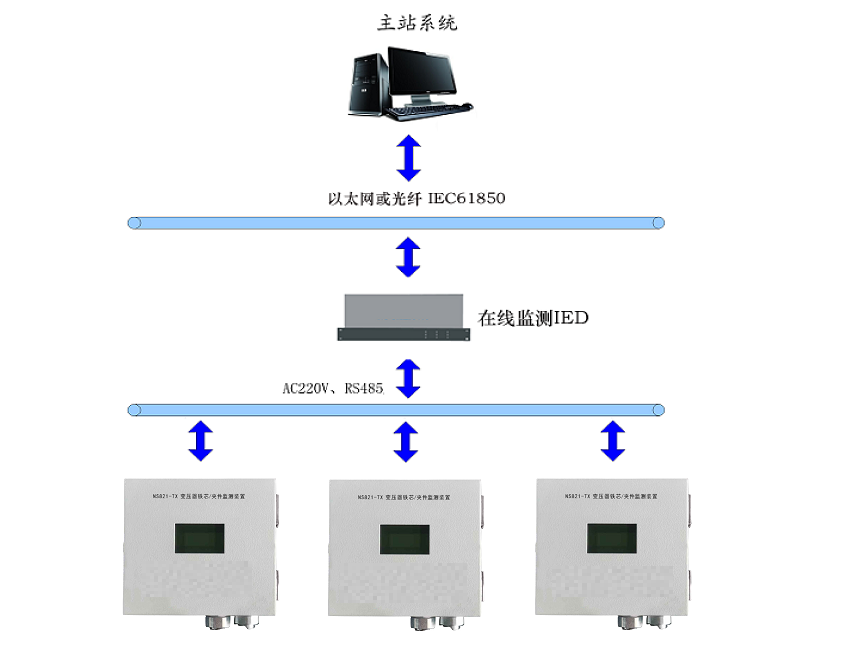

系统采用高精度穿心式传感器将铁心及夹件上的接地电流信号转换为电压信号，电压信号进入信号调理电路，信号调理电路根据电压大小自动切换量程，最后进入以ARM芯片为处理核芯的信号测量板，该信号测量板选用高性能的32位数字处理芯片ARM芯片为核心处理器。铁心及夹件接地电流中伴有现场的干扰信号，计算时首先要把这些干扰信号剔除掉。传统的方法是使用模拟滤波器将干扰信号除掉，但模拟滤波器易受环境温度、湿度影响，且随着时间的变化易产生零漂等现象，从而引入新的“干扰”。而ARM芯片强大数字计算功能可以使用数字滤波算法代替原来的模拟滤波算法。数字滤波算法不受温度、湿度等环境影响且零漂移，可以完美的解决模拟滤波器带来的各种问题。信号测量板将铁心及夹件的接地电流计算出来后通过数字总线上传到间隔层监测IED。间隔层IED采用统一的嵌入式平台实现分析判断、报警和远传数据等功能。通过监测运行中铁心接地电流的大小，自动判断变压器铁心存在铁心不接地或铁心多点接地现象，从而防止铁心形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。
采用穿心式传感器，与二次回路完全隔离，安全性高
采用分布式测量结构，即就地测量、数字传输
可带电安装，即不需要主设备停电安装，方便、快捷的接入系统
采用数字滤波方法，消除模拟滤波器带来的“零漂问题”
采用高精度有源零磁通传感器，根据被测量电流大小智能选择调理电路及放大倍数，有效提高了测量精度
可选WAPI通讯接口
满足《DL∕T 1498.5-2019 变电设备在线监测装置技术规范 第5部分：变压器铁心接地电流在线监测装置》
《DL∕T 1433-2015 变压器铁心接地电流测量装置通用技术条件》
《Q∕GDW 1894-2013 变压器铁心接地电流在线监测装置技术规范》
